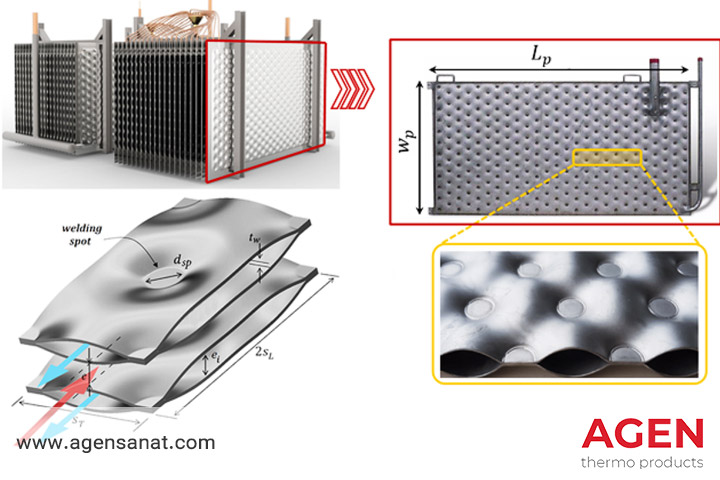

مبدل حرارتی پیلوپلیت چیست؟
پیلوپلیت نوعی مبدل حرارتی صفحهای جوشی است که به دلیل راندمان حرارتی بالا، مقاومت در دما و فشار بالا و انعطاف بالا در طراحی، کاربردهای گستردهای در صنایع مختلف پیدا کرده است. این نوع مبدل حرارتی از دو صفحه فلزی (عموماً استنلس استیل) تشکیل شده است که به وسیله جوش لیزر طبق الگوی خاصی به هم متصل شدهاند. پس از جوشکاری لیزر، فضای بین صفحات به وسیله فشار آب (هیدروفرمینگ) باد شده تا ساختاری سهبعدی و برجسته یا بالشتیشکل ایجاد شود. این ساختار باعث افزایش سطح تماس حرارتی و ایجاد جریانهای آشفته (توربولانس) حتی در سرعتهای پایین سیال میشود، که در نتیجه راندمان انتقال حرارت را بهطور چشمگیری افزایش میدهد.
پیلوپلیتها با قابلیت تحمل فشارهای بیش از ۱۰۰ مگاپاسکال و دمای تا حدود ۸۰۰ درجه سانتیگراد، راهکاری بسیار مقاوم و قابل اعتماد برای طیف گستردهای از کاربردهای صنعتی محسوب میشوند.

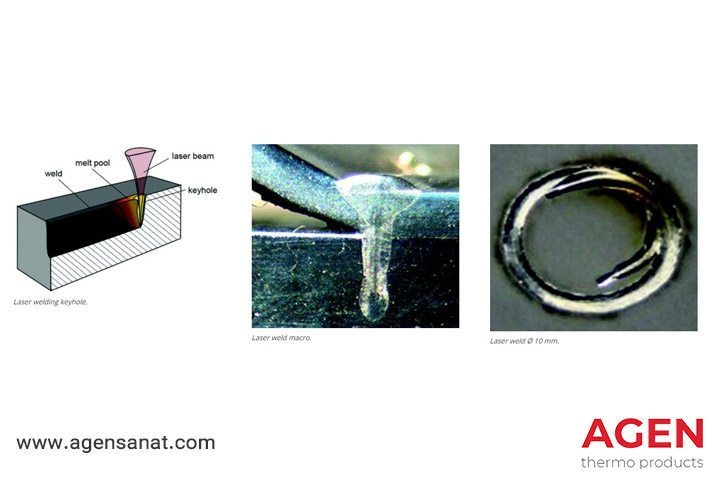

پیلوپلیتها در دو نوع اصلی تولید میشوند:
پیلوپلیت سینگل (Single Embossed)
در صورتی که در پیلوپلیت یکی از ورقها نسبت به ورق دیگر ضخامتی برابر با نصف یا کمتر داشته باشد، فقط ورق نازکتر باد میشود و ورق دیگر به صورت صاف باقی خواهد ماند. به این پیلوپلیت اصطلاحاً سینگل گفته میشود. این نوع پیلوپلیت در جداره مخازن و یا در مواردی که نیاز است یکی از سطوح انتقال حرارت صاف باشد، کاربرد دارد.
پیلوپلیت دبل (Double Embossed)
در صورتی که ضخامت هر دو ورق یکسان باشد، هر دو ورق به یک اندازه باد میشوند و پیلوپلیت ساختار متقارن خواهد داشت. به این نوع پیلوپلیت اصلاحاً دابل گفته میشود. این طراحی باعث افزایش آشفتگی جریان، بهبود ضریب انتقال حرارت و فشردگی سیستم حرارتی میشود و در نتیجه راندمان انتقال حرارت بسیار بالاتری ارائه میدهد. پیلوپلیت سینگل دارای کاربرد گستردهتری نسبت به نوع دابل است.
طرز کار پیلوپلیت چگونه است؟
پس از ساخته شدن پیلوپلیت، آن را به صورت تکی یا دستهای در سیستم بهگونهای نصب میکنند که یک سیال (مثلاً آب، روغن، بخار یا گاز) از داخل کانالهای بین دو ورق جریان یابد. در حالی که سیال اول از داخل کانالها عبور میکند، سیال دوم روی سطح بیرونی این ورقها یا در کانالهای بین چند صفحه قرار میگیرد (بسته به نوع پیکربندی). به این ترتیب با عبور جریانهای گرم و سرد انتقال حرارت از طریق ورق پیلوپلیت بین دو سیال انجام میگیرد.
الگوی جوشکاری داخل ورق و ارتفاع انبساط (میزان باد شدگی) طوری طراحی میشود که جریان سیال توزیع مناسبی داشته باشد و نواحی «مرده» یا بدون جریان به حداقل برسند. این یعنی پیلوپلیتها نه تنها وظیفه انتقال حرارت دارند بلکه نقش هدایت جریان را هم ایفا میکنند.
یکی از عوامل مهمی که باعث کارایی بالای پیلوپلیت میشود، آشفتگی جریان (turbulence) در کانالهای داخلی بین ورقها است. سطح موجدار، تغییر عرض کانال و مسیر متغیر، همه باعث میشوند جریان همگن نباشد و لایه جریان آرام (laminar) سریع تبدیل به آشفتگی شود. در شرایط جریان آشفته، ضریب انتقال حرارت افزایش مییابد، لایه مرزی نازکتر میشود و تبادل حرارتی سریعتر اتفاق میافتد. نتیجه: عملکرد بهتر در مقایسه با صفحات صاف یا لولههای ساده.
مزایای کلیدی تکنولوژی پیلوپلیت چیست؟
نگاهی جامع به مهمترین مزایای مبدلهای حرارتی پیلوپلیت:
کارایی و بازده حرارتی
مبدلهای پیلوپلیت بهدلیل طراحی مهندسی خاص خود، در مقایسه با مبدلهای حرارتی سنتی عملکرد بهتری دارند:
- ضریب انتقال حرارت بالا حتی در شرایط جریان کم
- توزیع یکنواخت دما در سراسر سطح
- طراحی فشرده با نسبت بالای سطح به حجم
صرفهجویی در منابع و هزینه
در مقایسه با مبدلهای حرارتی لولهای، مصرف فولاد و حجم سیال حرارتی یا سرمایشی در پیلوپلیت بسیار کمتر است، در حالیکه عملکرد حرارتی برابر یا حتی بهتر ارائه میدهد:
- مصرف کمتر مواد نسبت به سیستمهای لولهای
- نیاز به حجم کمتر سیال گرمکن یا خنککن
- کاهش هزینههای ساخت و نگهداری
دوام و قابلیت اطمینان
سطوح صاف و الگوهای جریان بهینه باعث کاهش رسوب و گرفتگی شده و نیاز به سرویس دورهای را کم میکند:
- ساختار مقاوم در برابر فشار
- طول عمر کاری بالا
- سطوح صاف برای جلوگیری از رسوب و امکان تمیزکاری آسان (قابل شستوشو به روش CIP)
انعطافپذیری در طراحی
انعطافپذیری کامل در ابعاد، شکل و نوع سطح، باعث میشود پیلوپلیت برای شرایط خاص هر فرآیند یا محل نصب مناسب باشد. این ویژگی مخصوصاً در فضاهای محدود بسیار ارزشمند است:
- امکان برنامهنویسی CNC ربات جوشکاری برای اجرای الگوهای جوش مختلف
- قابلیت سفارشیسازی در اندازه، شکل و پرداخت سطح (اسیدشویی، پولیش، یا پرداخت مکانیکی)
- قابلیت ادغام در سیستمهای جدید یا موجود (مخازن، تانکها، سرخکنها، واحدهای خنککاری باتری و غیره)
کاربرد پیلوپلیت در صنایع مختلف
صنعت غذا و نوشیدنی
صنعت غذا و نوشیدنی نیازمند کنترل دقیق دما در فرآیند تولید، نگهداری و حملونقل است. پیلوپلیتها (Pillow Plate) به دلیل طراحی بهداشتی و راندمان بالای انتقال حرارت، انتخابی عالی برای این کاربردها هستند.

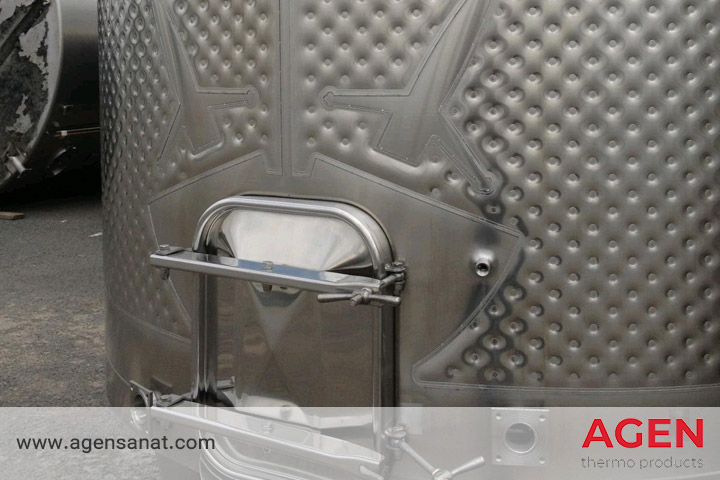

استفاده از پیلوپلیت به عنوان جداره مخازن شیرسردکن
برای مثال، در پاستوریزه کردن شیر، پیلوپلیتها برای رساندن شیر به دمای مشخص استفاده میشوند تا باکتریهای مضر از بین بروند و در عین حال ارزش غذایی آن حفظ شود. همچنین در عملیات سرمایش محصولات مختلف مانند ماست، پنیر و آبجو کاربرد دارند. پیلوپلیتها اغلب در مخازن خنککننده نصب میشوند و توزیع یکنواخت حرارت آنها موجب حفظ کیفیت و یکنواختی محصول میشود..

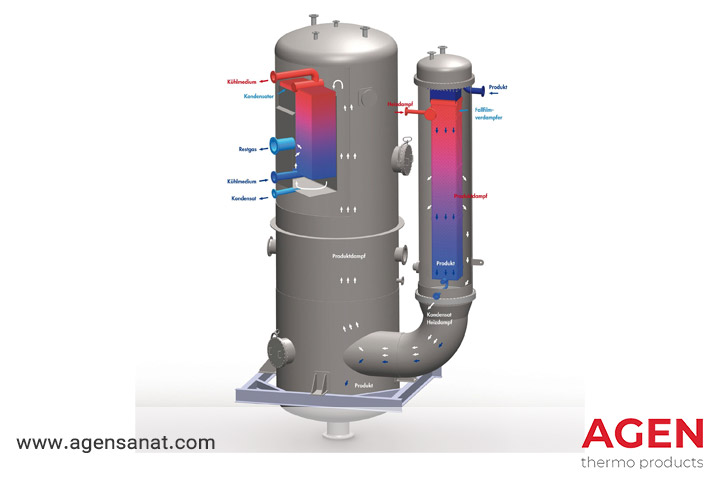

استفاده از پیلوپلیت به عنوان اواپراتور فالینگ فیلم و هد کندانسر در صنایع غذایی
در کارخانههای سرکهسازی، پیلوپلیتها در مخازن تخمیر برای تثبیت دمای مناسب فعالیت مخمر استفاده میشوند. خنککاری کنترلشده باعث جلوگیری از گرم شدن بیش از حد و افت کیفیت سرکه میگردد.
صنعت شیمیایی و پتروشیمی
صنایع شیمیایی و پتروشیمی معمولاً تحت شرایط سخت و دما و فشارهای بالا فعالیت میکنند و نیازمند مبدلهایی مقاوم و کارآمد هستند. پیلوپلیتها با ضریب انتقال حرارت بالا و مقاومت در برابر خوردگی، پاسخگوی این نیازها هستند.

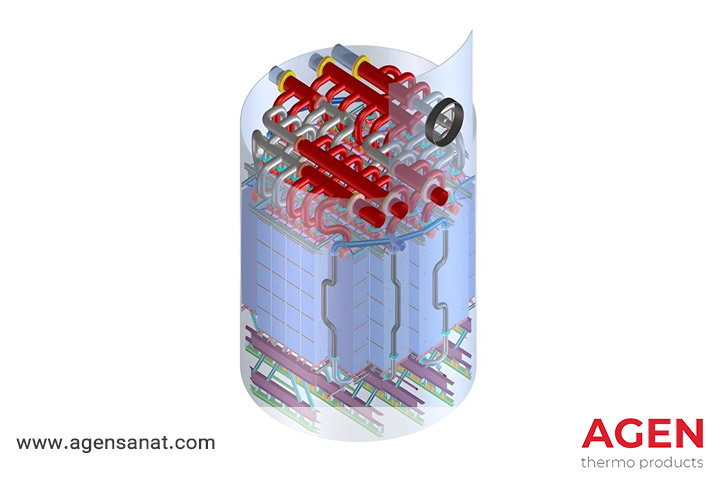

استفاده از پیلوپلیت برای کنترل دمای یک راکتور شیمیایی
در راکتورهای شیمیایی، پیلوپلیتها دمای لازم برای انجام واکنشها را ثابت نگه میدارند. توانایی تحمل فشار بالا و مواد شیمیایی خورنده، آنها را مناسب تولید اسیدها، بازها و سایر مواد شیمیایی میسازد.

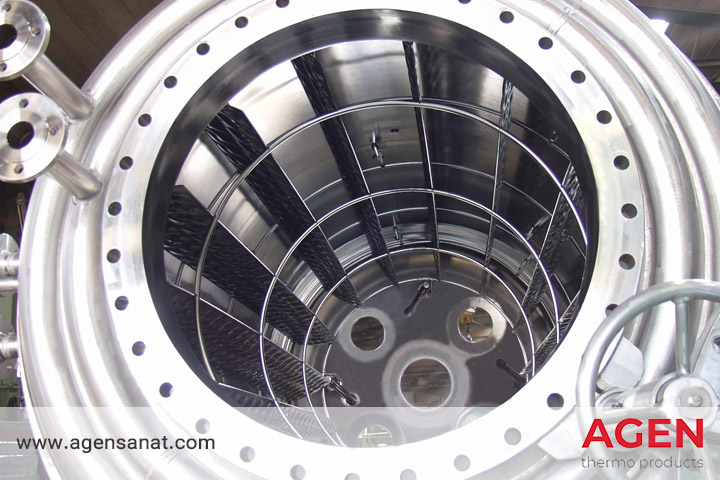

استفاده از پیلوپلیت به عنوان بفل در یک راکتور شیمیایی
در فرآیندهای پتروشیمی، پیلوپلیتها در کندانسورها و اواپراتورها برای کنترل دما در فرایند گرمکردن و خنککردن هیدروکربنها به کار میروند. طراحی جمعوجور آنها برای فضاهای محدود مناسب است و دوام بالا باعث عملکرد قابل اعتماد در محیطهای سخت صنعت نفت و گاز میشود.
صنعت داروسازی
کنترل دما در صنعت داروسازی برای حفظ پایداری و اثربخشی داروها حیاتی است. پیلوپلیتها بهطور گسترده در فرآیندهای تولید دارو، بهویژه در تبلور و خشکسازی کاربرد دارند.

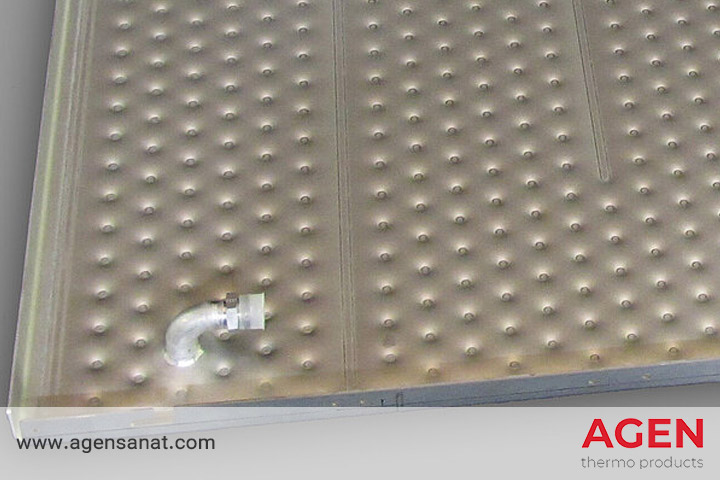

استفاده از پیلوپلیت در صفحات خنککننده بستههای پلاسمای خون
بهعنوان مثال، در تولید مواد مؤثره دارویی (API)، کنترل دقیق دما در مرحله تبلور برای دستیابی به اندازه ذرات و خلوص مطلوب ضروری است. پیلوپلیتها با ایجاد گرمایش و سرمایش یکنواخت، کیفیت محصول را ثابت نگه میدارند.
در نگهداری واکسن، پیلوپلیتها در واحدهای برودتی برای حفظ دماهای بسیار پایین به کار میروند تا پایداری واکسنهای حساس به دما حفظ شود. راندمان بالا و مصرف انرژی کم نیز به کاهش هزینهها کمک میکند.
سیستمهای تهویه مطبوع HVAC و سرمایش صنعتی
پیلوپلیتها به دلیل راندمان انرژی بالا و طراحی جمعوجور، در سیستمهای گرمایش، تهویه و سرمایش (HVAC) و همچنین سیستمهای تبرید کاربرد گسترده دارند. این صفحات در آیس بانکها، چیلرها، اواپراتورها و کندانسورها برای بهبود انتقال حرارت و کاهش مصرف انرژی استفاده میشوند.
آیس بانک با تکنولوژی پیلوپلیت
در سرمایش صنعتی، پیلوپلیتها برای خنککردن حجمهای زیاد آب یا محلول آبنمک به کار میروند و سپس این سیال خنک برای حفظ دمای پایین در سردخانهها و مراکز پردازش مواد غذایی استفاده میشود. توانایی کار در دماهای پایین بدون افت راندمان، آنها را مناسب کاربردهایی مانند پیستهای یخی و انبارهای سرد میسازد.
انرژی و تولید برق
بخش انرژی و نیروگاهها برای بهینهسازی فرایندها و کاهش اتلاف انرژی به مبدلهای حرارتی کارآمد وابستهاند. پیلوپلیتها در بازیافت حرارت، سیستمهای ژئوترمال و کلکتورهای خورشیدی کاربرد دارند.
در سیستمهای بازیافت حرارت، پیلوپلیتها حرارت اتلافی را جذب و دوباره استفاده میکنند و باعث کاهش مصرف انرژی میشوند. بهعنوان مثال، در نیروگاهها از حرارت گازهای خروجی برای پیشگرمایش آب یا هوا استفاده میشود.

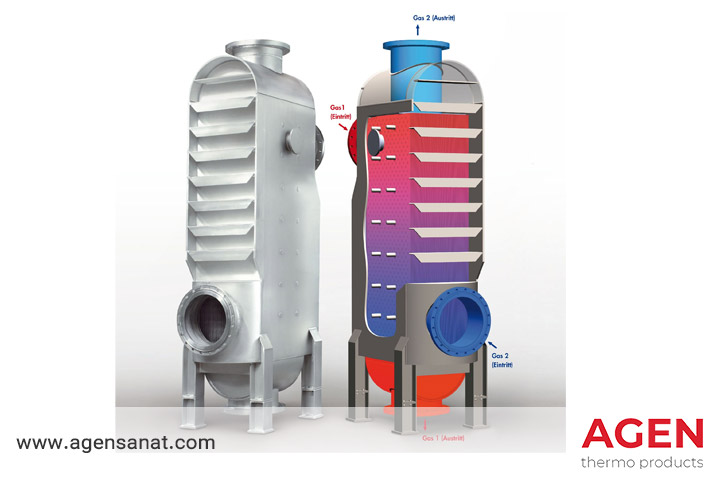

مبدل بازیافت حرارت از گاز اگزوز انجین گازسوز
در انرژی زمینگرمایی، پیلوپلیتها برای انتقال حرارت از مخازن زیرزمینی به سطح کاربرد دارند. مقاومت آنها در برابر فشار و دمای بالا، این صفحات را برای چنین کاربردهایی مناسب میکند.
در کلکتورهای خورشیدی نیز پیلوپلیتها حرارت خورشید را به سیال عامل منتقل کرده و برای سیستمهای گرمایش آب یا گرمایش محیط استفاده میشود.
صنعت دریایی و کشتیسازی
این صنعت به مبدلهایی نیاز دارد که در شرایط محیطی سخت مانند رطوبت بالا، آب شور و دماهای متغیر عملکرد قابل اعتماد داشته باشند. پیلوپلیتها با مقاومت بالا در برابر خوردگی و ساختار محکم، انتخابی ایدهآل هستند.

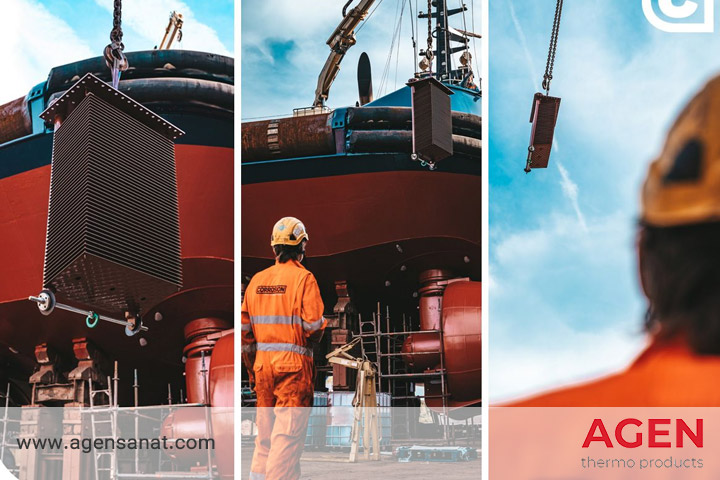

استفاده از پیلوپلیت با پوشش ضدخوردگی و لامپهای فرابنفش (برای جلوگیری از رسوب بیولوژیک) به عنوان باکس کولر در کشتیها
در کشتیها، پیلوپلیتها برای خنکسازی موتور و حفظ دمای عملکردی مناسب استفاده میشوند. همچنین در واحدهای آبشیرینکن، برای تبدیل آب دریا به آب شیرین کاربرد دارند.
در سیستمهای سردخانهای کشتیها نیز از پیلوپلیتها برای تولید یخ به منظور حفظ تازگی محصولات دریایی، میوه و سبزیجات در طول مسیر استفاده میشود.
صنعت خودرو
در صنعت خودرو، پیلوپلیتها هم در فرآیند تولید و هم در خود خودروها به کار میروند. برای نمونه، در سالنهای رنگ، پیلوپلیتها دمای وان رنگ را ثابت نگه میدارند تا پوششدهی بهصورت یکنواخت انجام شود.
همچنین در سیستمهای خنککاری باتری خودروهای برقی (EV)، پیلوپلیتها نقش مهمی دارند. کنترل دمای مناسب باعث افزایش عمر باتری و بهبود عملکرد آن میشود. طراحی کمحجم آنها نصب در فضای محدود پک باتری را آسان میکند.
در مراکز تست موتور نیز از پیلوپلیتها برای خنکسازی حرارت تولیدی استفاده میشود.
صنعت نساجی
در صنعت نساجی، پیلوپلیتها در فرآیندهای رنگرزی و تکمیل پارچه برای کنترل دقیق دما به کار میروند. پیلوپلیتها در ماشینهای رنگرزی، دمای حمام رنگ را تنظیم میکنند تا رنگ بهصورت یکنواخت روی پارچه پخش شود.
در خشککنها نیز استفاده از پیلوپلیتها مصرف انرژی را کاهش داده و راندمان سیستم را افزایش میدهد. همچنین در تولید الیاف مصنوعی برای ایجاد دماهای بالای لازم در مرحله ذوب و ریسندگی کاربرد دارند.
صنعت خمیر و کاغذ
در این صنعت، فرآیندهایی مانند پخت خمیر، خشککردن و بلیچینگ نیازمند انتقال حرارت مؤثر هستند. پیلوپلیتها در مبدلهای حرارتی برای بازیافت حرارت از پسابهای داغ استفاده میشوند و مصرف انرژی را کاهش میدهند.
در ماشینهای خشککن کاغذ، گرمایش یکنواخت پیلوپلیتها باعث کیفیت ثابت کاغذ میشود. مقاومت در برابر خوردگی نیز برای تماس با مواد شیمیایی این صنعت ضروری است.
در اواپراتورهای لیگنین سیاه نیز پیلوپلیتها برای تغلیظ محلول استفاده میشوند و توانایی تحمل مواد خورنده و ویسکوزیتۀ بالا آنها را مناسب این کاربرد میکند.
کاربردهای زیستمحیطی
پیلوپلیتها در کاربردهای محیطزیستی مانند تصفیهخانههای فاضلاب و سیستمهای انرژی تجدیدپذیر استفاده میشوند. در تصفیهخانهها، این صفحات حرارت آب تصفیهشده را بازیافت کرده و مصرف انرژی را کاهش میدهند.
در نیروگاههای بیوگاز، پیلوپلیتها دمای مخازن تخمیر را ثابت نگه میدارند تا فعالیت میکروبی و تولید گاز بهبود یابد.
در سیستمهای کنترل آلودگی هوا نیز پیلوپلیتها برای خنککردن گازهای خروجی قبل از رهاسازی در محیط کاربرد دارند و به کاهش آلایندهها کمک میکنند.

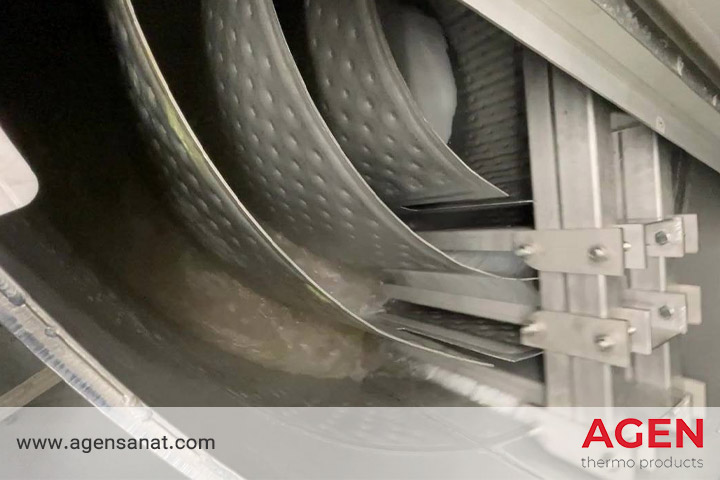

مبدل بازیافت حرارت از سیالات آلوده و دارای ذرات معلق درشت نظیر فاضلاب شهری یا صنعتی. مجهز به برسهای تمیزکننده سطوح.
جمعبندی
پیلوپلیتها به دلیل تنوع کاربرد، راندمان بالا و دوام طولانی، به یکی از اجزای کلیدی مبدلهای حرارتی صنعتی تبدیل شدهاند. از صنایع غذایی و دارویی تا انرژی و محیط زیست، این فناوری نقش مهمی در بهینهسازی فرآیندها و کاهش هزینههای عملیاتی دارد.
توانایی تحمل شرایط سخت، طراحی جمعوجور و مصرف انرژی کم باعث شده است که پیلوپلیتها در بسیاری از صنایع به یک انتخاب ارزشمند تبدیل شوند. با پیشرفت فناوری و افزایش نیاز به راهحلهای پایدار، انتظار میرود کاربردهای این نوع مبدل حرارتی بیش از پیش گسترش یابد.
