مبدلهای حرارتی تجهیزاتی پراهمیت در بسیاری از صنایع هستند که وظیفه انتقال حرارت بین دو یا چند سیال را به عهده دارند. از سیستمهای خنک‌کننده و گرمایشی در ساختمان‌ها گرفته تا کارخانه‌های پیچیده فرآوری مواد شیمیایی، مبدلهای حرارتی نقشی حیاتی در بالا بردن راندمان انرژی و پیشبرد فرآیندهای صنعتی بازی می‌کنند. در این مقاله در زمینه اصول کار مبدلهای حرارتی کنکاش کرده، به‌طور خلاصه با مکانیزمهای انتقال حرارت و انواع مبدلهای حرارتی آشنا شده و اهمیت آنها را در صنایع گوناگون درک خواهیم کرد.
درک اصول اولیه مبدلهای حرارتی
مبدل حرارتی در واقع سیستمی است که برای انتقال حرارت بین دو یا چند سیال با دمای متفاوت طراحی شده است. سیال‌ها می‌توانند مایع، گاز یا تلفیقی از هر دو باشند. اصل کلیدی پشت مبدلهای حرارتی قانون دوم ترمودینامیک است که عنوان می‌کند: حرارت به‌صورت طبیعی از ماده گرم‌تر به ماده سردتر منتقل می‌شود.
کار اصلی مبدل حرارتی گرم کردن سیال سردتر با استفاده از سیال گرم‌تر و یا خنک کردن سیال گرم‌تر با استفاده از سیال سردتر است. این فرآیند برای بسیاری از کاربردها ضروری است، از جمله:
- گرم کردن و خنک کردن: مبدلهای حرارتی در سیستمهای تهویه مطبوع، یخچال‌ها و آبگرم‌کن‌ها برای تنظیم دما استفاده می‌شوند.
- فرآوری شیمیایی: مبدلهای حرارتی در کارخانه‌های تولید مواد شیمیایی برای خنک کردن و گرم کردن واکنش‌دهنده‌ها، کنترل دمای واکنش و بازیافت حرارت از جریان‌های محصولات، نقشی مهم ایفا می‌کنند.
- تولید برق: مبدلهای حرارتی در نیروگاه‌ها برای کندانس بخار، خنک کردن ژنراتورها و پیش‌گرم آب ورودی به بویلرها استفاده می‌شوند.
- صنایع خودرو: در خودروها و وسایل نقلیه، مبدلهای حرارتی به‌صورت رادیاتور، سیستمهای گرمایش و خنک‌کننده روغن گیربکس و … کاربرد دارند.
انواع مبدلهای حرارتی
مبدلهای حرارتی طراحی‌های متنوعی دارند که هر کدام برای کاربردها و شرایط عملکردی خاصی مناسب هستند. انواع معمول مبدلهای حرارتی عبارتند از:
- مبدلهای حرارتی پوسته و لوله: این نوع مبدلهای حرارتی به دلیل ساختار مستحکم و تطبیق‌پذیری در صنایع مختلف بسیار پرکاربرد هستند. این نوع مبدلهای حرارتی شامل یک سری لوله (تیوب) هستند که در داخل یک پوسته (شل) قرار می‌گیرند. یک سیال در درون تیوب جریان یافته و سیال دیگر بر روی تیوب‌ها جریان می‌یابد.

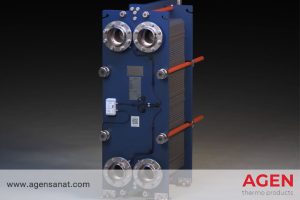

- مبدلهای حرارتی صفحه‌ای: این نوع مبدل‌ها شامل تعدادی صفحه نازک شیاردار فلزی هستند که کانال‌های عبور جریان سیال را تشکیل می‌دهند. صفحات یا پلیت‌ها بر روی هم قرار گرفته و حرارت بین سیالاتی که در کانال‌ها به‌صورت یک در میان جریان می‌یابند منتقل می‌شود. مبدلهای حرارتی صفحه‌ای راندمان حرارتی بالایی داشته و فشردگی (نسبت سطح حرارتی به حجم اشغالی) قابل‌توجهی را ارائه می‌دهند.
- مبدلهای حرارتی هوا-خنک: این نوع مبدلهای حرارتی از هوا به‌عنوان سیال خنک‌کننده استفاده می‌کنند. مبدلهای حرارتی هوا-خنک معمولاً در مواردی به کار می‌روند که آب کمیاب یا نایاب است. با عبور جریان هوا از روی دسته لوله فین‌دار (Finned-Tube) یا صفحات فین‌دار (Finned-Plate) که حاوی سیال گرم هستند، حرارت به هوا منتقل می‌شود.
- مبدلهای حرارتی دولوله‌ای: این نوع مبدل ساده‌ترین نوع مبدل حرارتی است که شامل یک لوله است که به‌صورت هم‌مرکز داخل یک لوله دیگر قرار می‌گیرد. یک سیال از درون لوله داخلی عبور کرده و سیال دیگر در فضای بین دو لوله جریان می‌یابد.
در صورتی که تمایل دارید در خصوص انواع مبدلهای حرارتی بیشتر مطالعه کنید میتوانید صفحه مقاله مروری بر انواع مبدلهای حرارتی، کاربرد آنها در صنعت و انتخاب مبدل حرارتی مناسب مراجعه کنید.
مکانیزمهای انتقال حرارت
انتقال حرارت در مبدلهای حرارتی از طریق سه مکانیزم اصلی زیر رخ می‌دهد:
- هدایت (Conduction): انتقال حرارت از طریق ماده جامد به وسیله ارتعاش مولکولی. در یک مبدل حرارتی هدایت حرارتی در دیواره‌های تیوب‌ها یا صفحات که جدا‌کننده سیالات هستند اتفاق می‌افتد.
- همرفت (Convection): انتقال حرارت از طریق جابجایی سیالات. در یک مبدل حرارتی همرفت با عبور جریان از روی سطوح انتقال حرارت، حمل حرارت از سمت سیال گرم‌تر به سمت سیال سردتر اتفاق می‌افتد.
- تابش (Radiation): انتقال حرارت از طریق امواج الکترومغناطیسی. اگرچه انتقال حرارت به روش تابش در برخی مبدلهای حرارتی دما‌‌بالا نقش ایفا می‌کند اما عموماً در بسیاری از کاربردهای صنعتی، در مقایسه با هدایت و همرفت کم‌اهمیت‌تر است.
اهمیت مبدلهای حرارتی در صنایع مختلف
مبدلهای حرارتی در گستره وسیعی از صنایع اجزایی حیاتی به حساب می‌آیند که مزایای متعددی را ارائه می‌دهند:
- بهره‌وری انرژی: مبدلهای حرارتی با بازیافت و استفاده مجدد از حرارت، سبب کاهش مصرف انرژی و صرفه‌جویی در هزینه‌های عملکردی می‌شوند.
- بهینه‌سازی فرآیند: مبدلهای حرارتی کنترل دقیق دما را در فرآیندهای صنعتی ممکن می‌سازند که منجر به بهبود کیفیت محصول و افزایش تولید می‌شود.
- حفاظت از محیط‌زیست: با کاهش مصرف انرژی، مبدلهای حرارتی در کاهش گازهای گلخانه‌ای و ارتقای پایداری اقتصادی سهیم هستند.
- بازیافت حرارت هدررفته: مبدلهای حرارتی می‌توانند با گرفتن حرارت هدررفته از بسیاری از فرآیندها و استفاده مجدد از آن در کاربردهای دیگر، به بهبود بیشتر بهره‌وری کمک کنند.
جمع‌بندی
مبدلهای حرارتی تجهیزاتی ضروری هستند که نقشی حیاتی در فرآیندهای صنعتی متعدد ایفا می‌کنند. قابلیت آنها در انتقال مؤثر حرارت بین سیالات، آنها را برای بهینه‌سازی مصرف انرژی، بهبود بهره‌وری فرآیند و ارتقای پایداری اقتصادی، ضروری ساخته است. همگام با تکامل صنایع و رویارویی با تقاضای فزاینده برای بهره‌وری انرژی و مسئولیت زیست‌محیطی، مبدلهای حرارتی در خط مقدم پیشرفت‌های تکنولوژیکی قرار داشته و پیشران نوآوری و شکل‌دهنده آینده‌ای پایدارتر هستند.
